Estudio de arquitectura Henning Larsen y el Universidad de Pensilvania han instalado un modular pabellón en Governors Island en Nueva York, eso irradia aire frío para una alternativa de CA en espacios públicos.

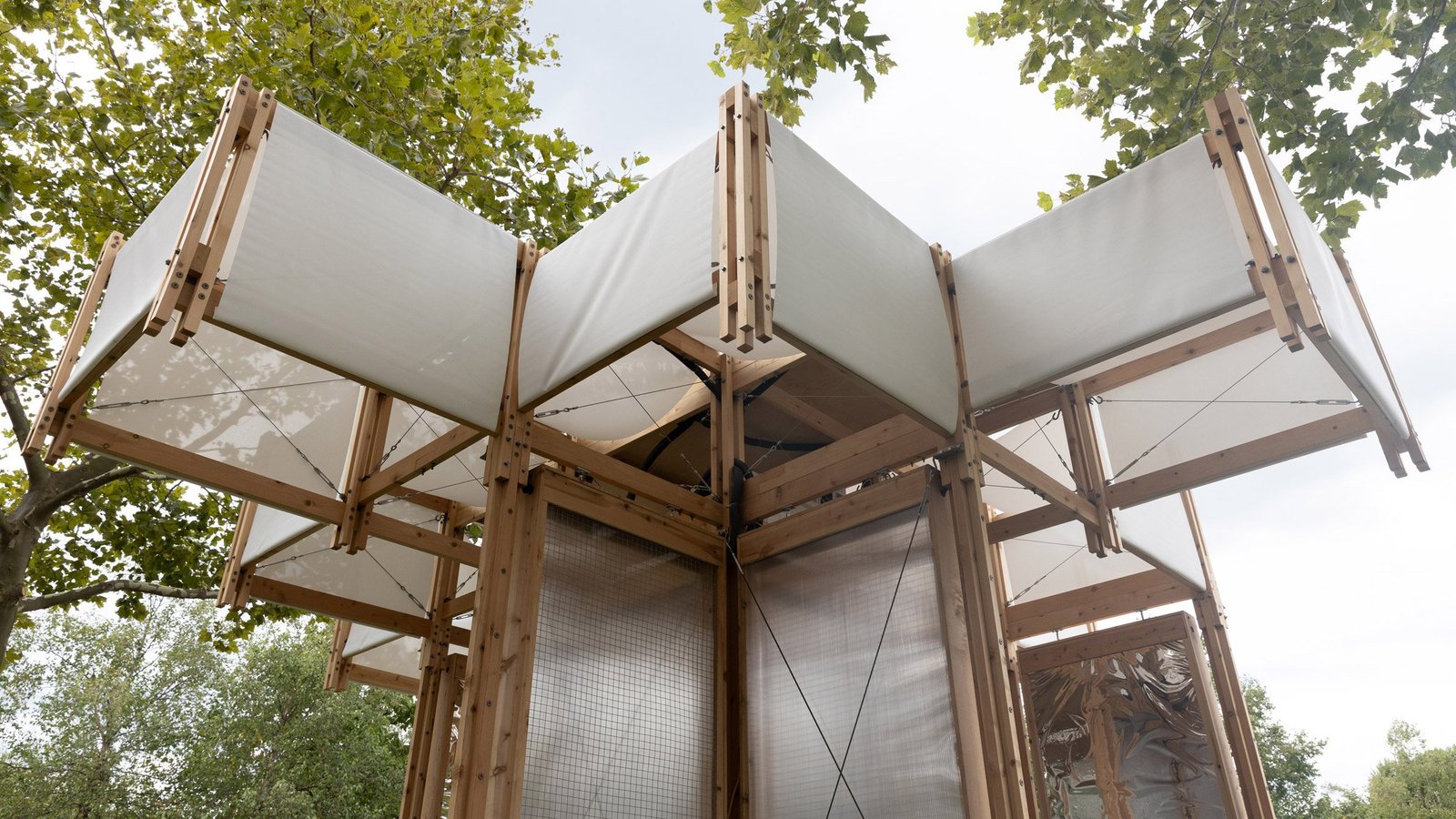

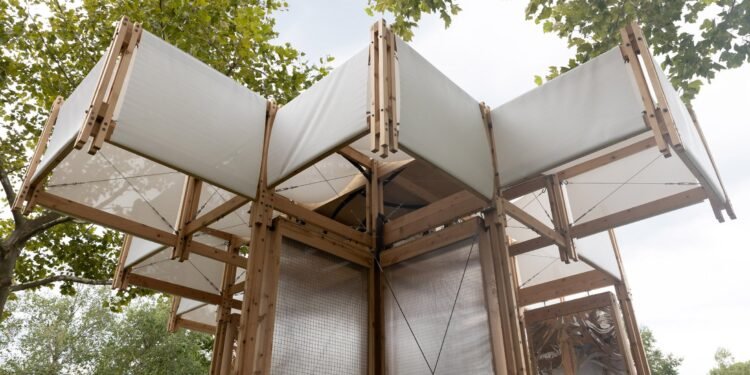

Ubicado a ten minutos a pie de la terminal de ferry de la isla del gobernador, el Pabellón Klimakover está compuesto por varios paneles de enfriamiento cubiertos de plata que soportan un techo expansivo hecho de unidades de madera cubiertas de sombreado de tela.
Henning Larsen, el laboratorio de arquitectura térmica en la Universidad de Pensilvania y AIL Investigación Creó el pabellón a la luz de las crecientes ondas de calor globales, lo que puede resultar peligroso para el público si se deja expuesto.
Impulsado por una azotea panel solarel pabellón emplea un enfriamiento radiante para proporcionar alivio de la exposición al calor y utiliza «70 por ciento menos de energía que la CA tradicional» según su equipo.
Colocado sobre una base de concreto, sus cuatro paneles de enfriamiento se cruzan en el centro del pabellón, donde las membranas de plata transparentes contienen «microtubos» mezclados con agua fría.
La tecnología, llamada enfriamiento radiante asistido por membrana Dibuja el calor de los cuerpos de las personas para enfriarlos en 5 a 7 minutos, con el efecto completamente «pronunciado» después de 20 minutos, según el equipo.
«Si bien el enfriamiento radiante no es tan conocido como la calefacción radiante, se basa en un concepto related», dijo la Universidad de Pensilvania.
«El objetivo es crear zonas donde las personas se sientan frescas a medida que los paneles alejan el calor de sus cuerpos. Debido a que no requiere deshumidificación, no causa condensación y usa un 70 por ciento menos de energía que la CA tradicional».
Varios otros paneles «pasivos» están cubiertos con un materials reflectante, lo que rebota en el calor del exterior y el aire frío hacia el inside del pabellón.
El techo del pabellón está hecho de cubos de madera de 4 pies por 4 pies (1.2 metros por 1.2 metros), cada uno cubierto con una franja de tela para un sombreado adicional.
La estructura está hecha principalmente de un producto de madera de cedro sedoso y reciclado llamado Madera inteligente de carbonoque fue seleccionado por su facilidad de desmontaje, según el equipo.
En última instancia, todo el sistema fue diseñado para ser modular y rentable, de modo que se pueda ampliar para crear diferentes arreglos para la colocación en áreas públicas como patios escolares, paradas de autobús, mercados y sitios de construcción.
«Klimakover permitirá a los visitantes que lleguen desde la ciudad de Nueva York y el mundo experimenten un enfriamiento al aire libre», dijo el director del laboratorio de arquitectura de Termal, Dorit Aviv. «Esta es una demostración importante, allanando el camino para la adopción de la escala de redes de baja energía».
Henning Larsen recientemente completado Una estructura circular gigante hecha de glulam y CLT para Volvomientras Foster + Partners completó un hospital en la Universidad de Pensilvania.
La fotografía es de Chris Pérez
Créditos del proyecto:
Fondos: Fundación Ramboll
Investigación y desarrollo: Universidad de Pennsylvania, Weitzman Faculty of Design.
Diseño de arquitecto y consultor de sostenibilidad: Henning Larsen
Desarrollo del sistema de enfriamiento radiante: AIL Investigación
Diseño estructural: Rápido+EPP
Construcción: Skanska, situ
Socio del sitio: Confianza para la isla de gobernadores
Fabricante de madera: Cambio
Fabricante de sombra: Mecho, Springs Window Fashions
Paneles solares: Itinidad
Permiso: KM Associates of New York, Inc.
Inspección especial: Ingeniería tectónica
